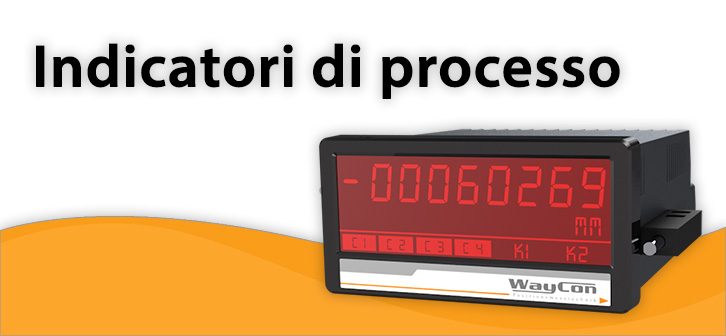

Indicatori e display
Se voleste visualizzare i valori di misurazione forniti dal sensore, con le serie PAX e WAY, WayCon vi offre la soluzione ottimale per ogni segnale di sensore. La struttura modulare dei nostri indicatori consente un upgrade con un gran numero di schede di uscita, le quali permettono di elaborare ulteriormente i dati tramite controllo o PC. Funzioni come l'azzeramento, l'impostazione di valori limite, la linearizzazione e molto altro rendono gli apparecchi veri e propri indicatori multifunzionali.
Indicatori e display WAY-AX
| Numero di canali | 2 |
|---|---|
| Ingresso analogica | -10...+10 V, 0...20 mA, 4...20 mA, Potentiometer |
| Inpresso control | HTL, PNP |
| Alimentazione sensore | si, fino allo 250 mA |
| Cifre | 8 |
| Uscita | -10...+10 V, 0...20 mA, 4...20 mA, 4 control, 2 relais |
| Interfacce | RS232 |
| Sensor tipo | analogica sensori a filo, encoder |
| Download | Scheda tecnica | Manuale| RS-Protocol | Dati-CAD (dietro domanda) |
Indicatori e display WAY-DX e WAY-DXM
| Numero di canali | 2 |
|---|---|
| Ingresso incremento | HTL, TTL |
| Ingresso control | PNP |
| Alimentazione sensore | si, fino allo 250 mA |
| Cifre | 8 |
| Uscita | -10...+10 V, 0...20 mA, 4...20 mA, 4 control, 2 relais |
| Interfacce | RS232 |
| Sensor tipo | analogica sensori a filo, encoder |
| Download | Scheda tecnica | Manuale | RS-Protocol | Dati-CAD (dietro domanda) |
Indicatori e display WAY-SX
| Numero di canali | 2 |
|---|---|
| Ingresso digitale | SSI |
| Ingresso control | PNP |
| Alimentazione sensore | si, fino allo 250 mA |
| Cifre | 8 |
| Uscita | -10...+10 V, 0...20 mA, 4...20 mA, 4 control, 2 relais |
| Interfacce | RS232, RS485 |
| Sensor tipo | analogica sensori a filo, encoder |
| Download | Scheda tecnica | Manuale | RS-Protocol | Dati-CAD (dietro domanda) |
Indicatori e display PAX
| PAXD Potenziometro | PAXP analogica sensori | PAXI incrementale sensori |
|---|
| Numero di canali | 1 to 2 |
|---|---|
| Ingresso analogica | Potenziometro (PAXD), analogica (PAXP), incrementale (PAXI) |
| Alimentazione sensore | sì, fino a 50 mA |
| Cifre | 5 (PAXD, PAXP), 6 (PAXI) |
| Uscita | varie informazioni sulle schede collegabili |
| Interfacce | varie informazioni sulle schede collegabili |
| Sensor tipo | Sensori a filo, Sensori laser, Sensori a ultrasuoni |
| Download | Scheda tecnica PAXD | PAXP/PAXDP | PAXI Manuale PAXD | PAXP PAXDP | PAXI Dati-CAD PAXProLog |
Convertitori di segnali
I convertitori di segnali, detti anche trasduttori di misura, possono essere impiegati per convertire in altre grandezze i segnali in uscita presenti. Il convertitore di segnale PMX-24 converte ad esempio segnali di sensori con uscita potenziometrica in segnali analogici come 4...20 mA o 0...10 V.
Convertitori di segnali PMX-24
| Tipo | Convertitori di segnali |
|---|---|
| Ingresso | 1...20 kOhm |
| Tensione di alimentazione | 9...36 VDC |
| Temperatura d’impiego | -40...+85 °C |
| Uscita | 4...20 mA, 0...10 V, 0...5 V, ±10 V, ±5 V |
| Download |

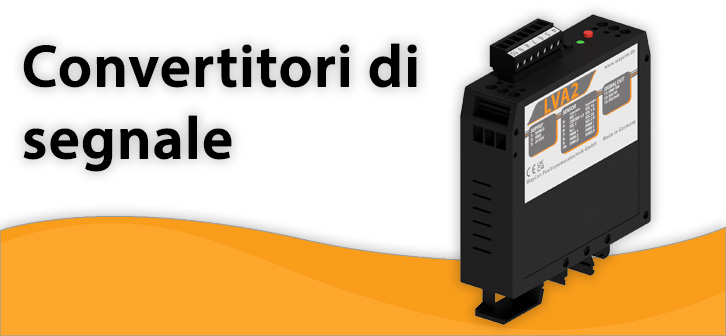

Amplificatore di misura LVA2
| Tipo | Amplificatore di misura LVDT |
|---|---|
| Sensibilità | tutte le sensibilità standard |
| Tensione di alimentazione | 18...30 VDC |
| Temperatura d’impiego | -25...+85 °C |
| Uscita | 4...20 mA, 0...10 V |
| Download | Scheda tecnica Istruzioni per l’uso LVDT Istruzioni per Teaching LVA2 |
Convertitori di segnali IMX
| Tipo | Convertitori di segnali |
|---|---|
| Ingresso | HTL, TTL, SSI |
| Tensione di alimentazione | 18...30 VDC |
| Temperatura d’impiego | -20...+60 °C |
| Uscita | 0...20 mA, 4...20 mA, ±10 V |
| Download | Scheda tecnica | Manuale |
